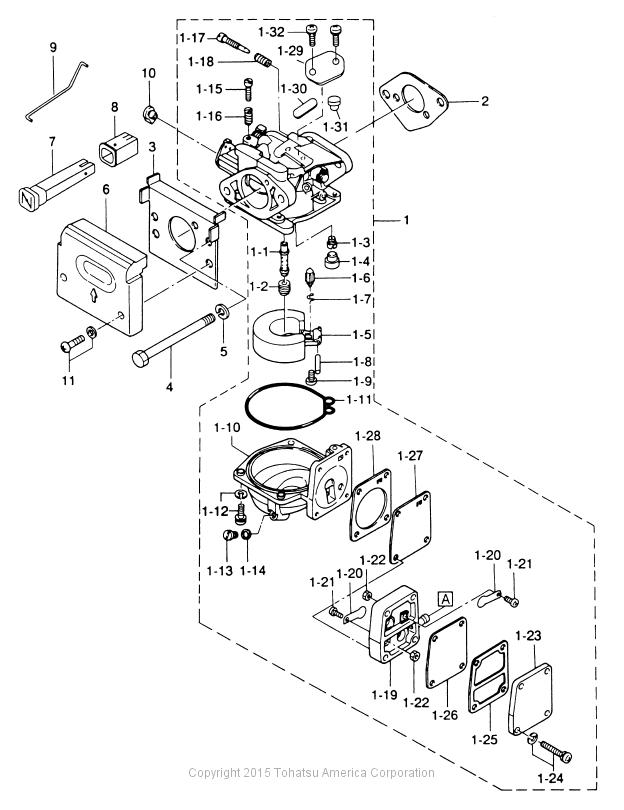

CARBURETOR

Figure 3
for Model # M5BS
(Click Item # for details)

Price Display

(1) CARBURETOR(1-1) MAIN NOZZLE(1-2) MAIN JET # 78(1-3) SLOW JET # 52(1-4) RUBBER CAP(1-5) FLOAT(1-6) FLOAT VALVE(1-7) CLIP(1-8) ARM PIN, FLOAT(1-9) SCREW(1-10) FLOAT CHAMBER(1-11) O-RING, FLOAT CHAMBER(1-12) SCREW(1-13) DRAIN SCREW(1-14) GASKET, DRAIN SCREW(1-15) STOP SCREW(1-16) SPRING "A"(1-17) ADJUST SCREW(1-18) SPRING "B"(1-19) PUMP BODY(1-20) CHECK VALVE(1-20) CHECK VALVE(1-21) SCREW(1-21) SCREW(1-22) NUT(1-22) NUT(1-23) PUMP COVER(1-24) SCREW(1-25) GASKET, PUMP COVER(1-26) DIAPHRAGM "A"(1-27) DIAPHRAGM "B"(1-28) GASKET, PUMP BODY(1-29) CARBURETOR COVER(1-30) GASKET "A", CARBURETOR COVER(1-31) GASKET "B", CARBURETOR COVER(1-32) SCREW(2) GASKET, CARBURETOR(3) HOLDER, BAFFLE PLATE(4) BOLT(5) SPRING WASHER(6) BAFFLE PLATE(7) CHOKE ROD(8) GROMMET, CHOCK ROD(9) ROD, CHOCK LINK(10) ROD SNAP ø 3B(11) SCREW
