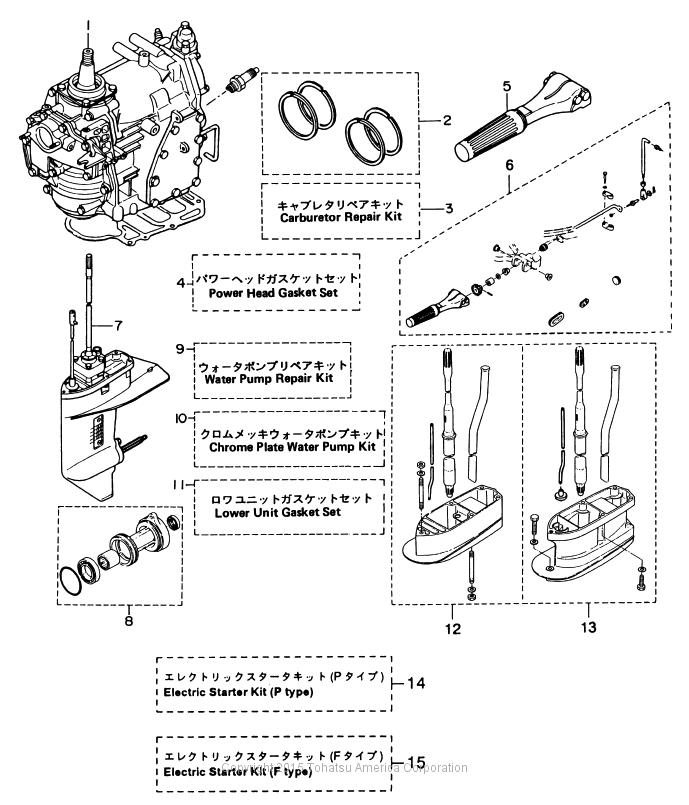

ASSEMBLY - KIT

Figure 23
for Model # M25C3
(Click Item # for details)

Price Display

(1) ENGINE SHORT BLOCK(2) PISTON RING SET (STD)(2) PISTON RING (STD)(2) PISTON RING SET (0.5MM O/S)(2) PISTON RING (0.5MM O/S)(3) CARBURETOR REPAIR KIT(3) GASKET, CARBURETOR(3) SCREW(3) O-RING, FLOAT CHAMBER(3) FLOAT(3) ARM PIN, FLOAT(3) FLOAT VALVE(3) VALVE PIN(3) CLIP(3) RUBBER CAP(3) STOP SCREW(3) ADJUST SCREW(3) O-RING(4) POWER HEAD GASKET SET(4) GASKET, CYLINDER HEAD(4) GASKET, THERMOSTAT(4) GASKET, EXHAUST COVER(4) OIL SEAL, 30-45-8(4) OIL SEAL, 24-40-8(4) O-RING, 2-55.5(4) OIL SEAL, 16-28-6(4) O-RING, 1.7-59(4) GASKET, CARBURETOR(4) GASKET, FUEL PUMP(4) GASKET, ENGINE BASE(5) HANDLE ASSY(6) HANDLE KIT(6) HANDLE ASSY(6) BOLT(6) COLLAR, 9.8-12-7.5(6) UNIVERSAL PINION(6) THROTTLE SHAFT "B"(6) SPRING PIN, 4-14(6) COLLAR, 15.9-17.1-9(6) WASHER(6) SUPPORTER, THROTTLE SHAFT "B"(6) BOLT(6) WASHER(6) GROMMET, THROTTLE SHAFT(6) LINK ROD, 5-75L(6) NUT(6) ROD SNAP, 5-3(6) ROD JOINT ø 5(6) CABLE PIN(6) NUT(6) WASHER, 8.5-18-1.6(6) R-PIN, D=8(7) LOWER UNIT ASSY "S"(7) LOWER UNIT ASSY "L"(8) PROPELLER SHAFT HOUSING ASSY(9) WATER PUMP REPAIR KIT(9) IMPELLER, WATER PUMP(9) KEY, WATER PUMP IMPELLER(9) LINER, PUMP CASE(9) GUIDE PLATE, WATER PUMP(9) GASKET, PUMP GUIDE PLATE(9) GASKET, PUMP CASE UPPER(9) BOLT(10) CHROME PLATE WATER PUMP KIT(10) IMPELLER, WATER PUMP(10) LINER, PUMP CASE(10) GUIDE PLATE, WATER PUMP(10) GASKET, PUMP GUIDE PLATE(10) GASKET, PUMP CASE UPPER(11) LOWER UNIT GASKET SET(11) GASKET, 8.1-15-1(11) O-RING, 3-62.5(11) OIL SEAL, 18-28-8(11) OIL SEAL, 17-30-9(11) O-RING, 3.5-36(11) GASKET, PUMP GUIDE PLATE(11) GASKET, PUMP CASE UPPER(11) O-RING, 2.4-5.8(11) O-RING, 3.5-21.7(12) EXTENSION HOUSING KIT "LL"(13) EXTENSION HOUSING KIT "UL"(14) ELECTRIC STARTER KIT (P TYPE)(14) STARTER MOTOR(14) BOLT(14) NUT(14) SPRING WASHER(14) STARTER SOLENOID(14) BRACKET, STARTER SOLENOID(14) BOLT(14) NUT(14) SPRING WASHER(14) RECTIFIER(14) SCREW(14) NUT(14) SPRING WASHER(14) HOLDER, CABLE TERMINAL(14) COLLAR, 6.4-10-4.7(14) BOLT(14) CLAMP, 6.5-47.5P(14) SPRING WASHER(14) NUT(14) BRACKET, NEUTRAL SWITCH(14) BOLT(14) BOLT(14) FUSE WIRE(14) BATTERY CORD(14) CAP, CORD(14) GROUND CABLE(14) BOLT(14) STARTER CORD(14) CAP, CORD(14) BAND, LEAD WIRE(14) CHOKE SOLENOID(14) HOOK, CHOKE SOLENOID(14) SPRING PIN, 3-12(14) ROD, CHOCK SHAFT(14) NYLON NUT, 4P-0.7(14) SCREW(14) CLAMP, 6-9.5L(14) SCREW(14) GROMMET, 22-2.5(14) COIL TUBE(14) RUBBER, STARTER MOTOR(14) GROUND CABLE(15) ELECTRIC STARTER KIT (F TYPE)(15) STARTER MOTOR(15) BOLT(15) NUT(15) SPRING WASHER(15) STARTER SOLENOID(15) BRACKET, STARTER SOLENOID(15) BOLT(15) NUT(15) SPRING WASHER(15) RECTIFIER(15) SCREW(15) NUT(15) SPRING WASHER(15) HOLDER, CABLE TERMINAL(15) COLLAR, 6.4-10-4.7(15) BOLT(15) CLAMP, 6.5-47.5P(15) SPRING WASHER(15) NUT(15) BRACKET, NEUTRAL SWITCH(15) BOLT(15) NEUTRAL SWITCH(15) SPACER, NEUTRAL SWITCH(15) PLATE, NEUTRAL SWITCH(15) WASHER, 12.5-24-1(15) BOLT(15) FUSE WIRE(15) BATTERY CORD(15) CAP, CORD(15) GROUND CABLE(15) BOLT(15) STARTER CORD(15) CAP, CORD(15) BAND, LEAD WIRE(15) MAIN SWITCH(15) RUBBER, STARTER MOTOR(15) GROUND CABLE
