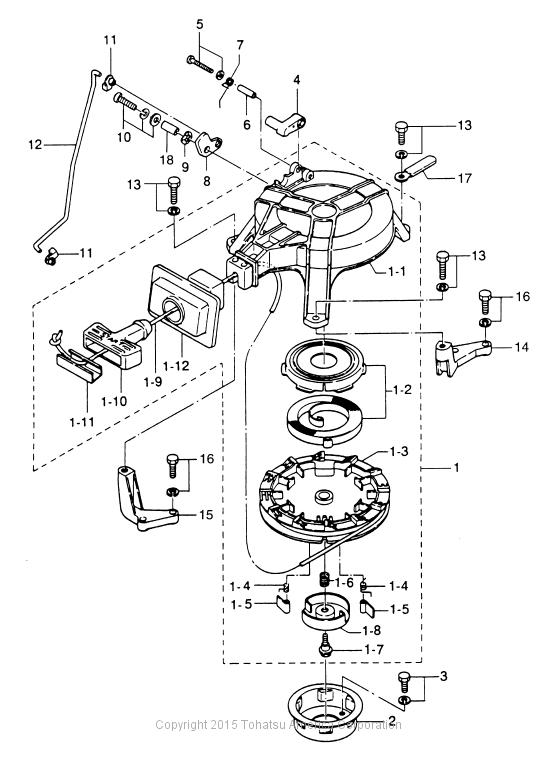

RECOIL STARTER & STARTER LOCK

Figure 8
for Model # M8B
(Click Item # for details)

Price Display

(1) RECOIL STARTER(1-1) STARTER CASE(1-2) STARTER SPRING SET(1-3) REEL(1-4) RETURN SPRING(1-4) RETURN SPRING(1-5) RATCHET(1-5) RATCHET(1-6) FRICTION SPRING(1-7) BOLT, STARTER SHAFT(1-8) FRICTION PLATE(1-9) STARTER ROPE(1-10) STARTER HANDLE(1-11) ROPE ANCHOR(1-12) SEAL PLATE, STARTER(2) STARTER PULLEY(3) BOLT(4) STARTER LOCK(5) SCREW(6) COLLAR, 4-6-21(7) SPRING, STARTER LOCK(8) CAM, STARTER LOCK(9) WAVE WASHER, D=8(10) SCREW(11) ROD SNAP, 4-2(11) ROD SNAP, 4-2(12) ROD, STARTER LOCK(13) BOLT(13) BOLT(13) BOLT(14) STARTER BRACKET "L"(15) STARTER BRACKET "R"(16) BOLT(16) BOLT(17) CLAMP, 6.5-47.5P(18) COLLAR, 6.1-8-4
