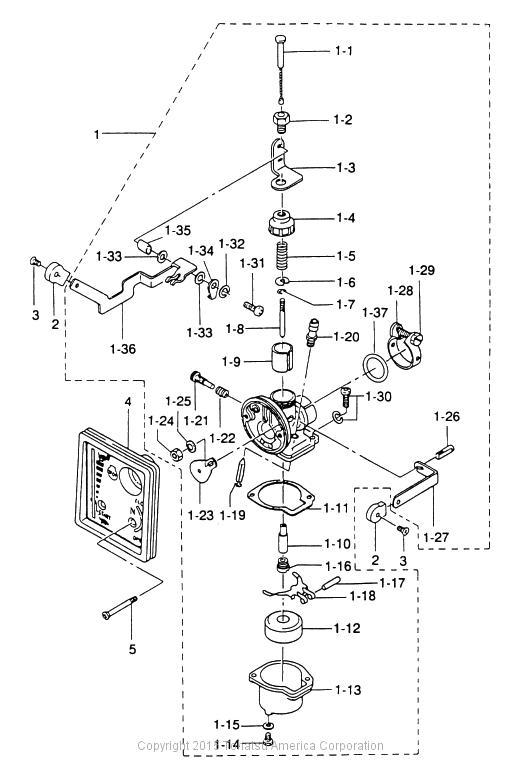

CARBURETOR

Figure 5
for Model # M3.5B2
(Click Item # for details)

Price Display

(1) CARBURETOR, E5(1-1) THROTTLE CABLE(1-2) BOLT, THROTTLE LEVER HOLDER(1-3) HOLDER, THROTTLE LEVER(1-4) CAP, CARBURETOR BODY(1-5) SPRING, THROTTLE VALVE(1-6) SPRING RECEIVER(1-7) CLIP, JET NEEDLE(1-8) JET NEEDLE(1-9) THROTTLE VALVE(1-10) NEEDLE JET(1-11) GASKET, FLOAT CHAMBER(1-12) FLOAT(1-13) FLOAT CHAMBER(1-14) DRAIN SCREW(1-15) GASKET, DRAIN SCREW(1-16) MAIN JET # 86(1-17) PIN, FLOAT HINGE(1-18) FLOAT HINGE(1-19) NEEDLE VALVE(1-20) SEAT, NEEDLE VALVE(1-21) SLOW STOP SCREW(1-22) SPRING, SLOW STOP SCREW(1-23) CHOKE PLATE(1-24) NUT, CHOKE PLATE(1-25) SPRING WASHER(1-26) SHUTTER BOLT(1-27) SHUTTER LEVER(1-28) BAND, CARBURETOR BODY(1-29) BOLT, CARBURETOR BODY BAND(1-30) SCREW(1-31) SCREW(1-32) WASHER, THROTTLE LEVER(1-33) GASKET, THROTTLE LEVER(1-33) GASKET, THROTTLE LEVER(1-34) PLATE, THROTTLE LEVER(1-35) COLLAR, THROTTLE LEVER(1-36) THROTTLE LEVER(1-37) O-RING, 2.4-15.7(2) KNOB(2) KNOB(3) SCREW(3) SCREW(4) CARBURETOR COVER (WITH MARK)(5) SCREW
