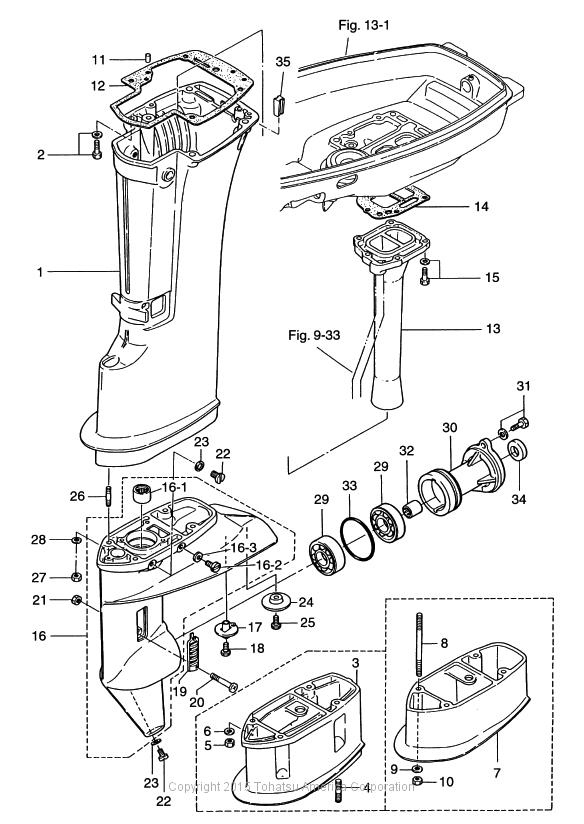

DRIVE SHAFT HOUSING - GEAR CASE

Figure 8
for Model # M18E2
(Click Item # for details)

Price Display

(1) DRIVE SHAFT HOUSING "S"(1) DRIVE SHAFT HOUSING "L"(2) BOLT(3) EXTENSION HOUSING "UL"(4) STUD BOLT(5) NUT(6) WASHER, 8.1-16-1.5(7) EXTENSION HOUSING "LL"(8) STUD BOLT(9) WASHER, 8.1-16-1.5(10) NUT(11) KNOCK, 6-12(12) GASKET, DRIVE SHAFT HOUSING(13) EXHAUST PIPE(14) GASKET, EXHAUST PIPE(15) BOLT(16) GEAR CASE(16-1) NEEDLE BEARING, 16-24-20(16-2) WATER PLUG(16-3) GASKET, 8.1-15-1(17) SUB WATER STRAINER(18) SCREW(19) WATER STRAINER(20) SCREW(21) NYLON NUT, 4P-0.7(22) OIL PLUG(22) OIL PLUG(23) GASKET, 8.1-15-1(23) GASKET, 8.1-15-1(24) ANODE(25) BOLT(26) STUD BOLT(27) NUT(28) WASHER, 8.1-16-1.5(29) BALL BEARING, 6205(29) BALL BEARING, 6205(30) HOUSING, PROPELLER SHAFT(31) BOLT(32) NEEDLE BEARING,17-24-20(33) O-RING, 2.4-59.6(34) OIL SEAL, 17-30-9(35) GROMMET, IDLE PORT
