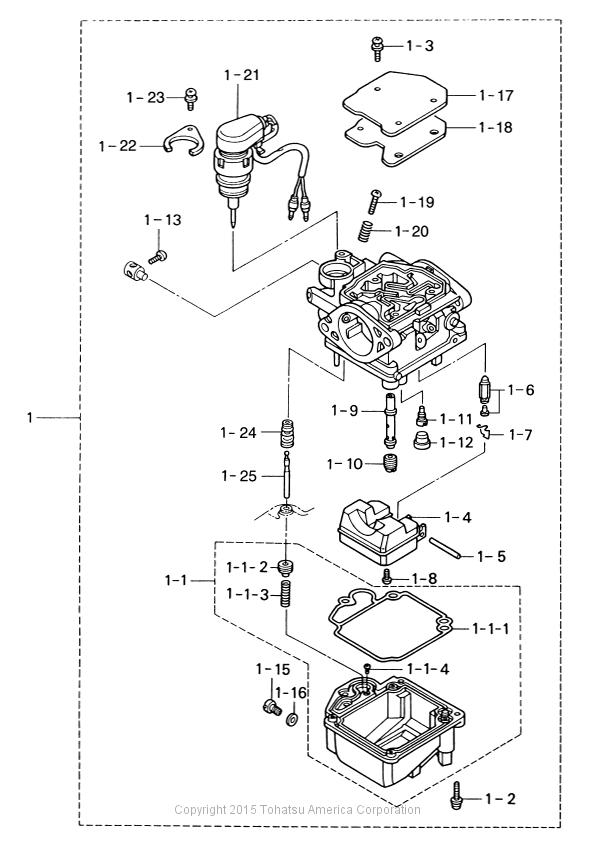

CARBURETOR

Figure 5
for Model # MFS18B2
(Click Item # for details)

Price Display

(1) CARBURETOR(1) CARBURETOR(1) CARBURETOR (FOR EU)(1-1) FLOAT CHAMBER(1-1-1) FLOAT CHAMBER O-RING(1-1-2) PLUNGER COMP(1-1-3) COIL SPRING(1-1-4) SCREW(1-2) SCREW(1-3) SCREW(1-4) FLOAT(1-5) FLOAT ARM PIN(1-6) FLOAT VALVE(1-7) CLIP(1-8) SCREW(1-9) MAIN NOZZLE(1-10) MAIN JET #108(1-11) SLOW JET # 58(1-12) RUBBER CAP(1-13) SCREW(1-15) DRAIN SCREW(1-16) GASKET(1-17) CARBURETOR COVER(1-18) CARBURETOR COVER GASKET(1-19) STOP SCREW(1-20) SPRING A(1-21) AUTO BY STARTER(1-22) HOLDER(1-23) SCREW(1-24) RUBBER BOOT(1-25) LINK ROD
