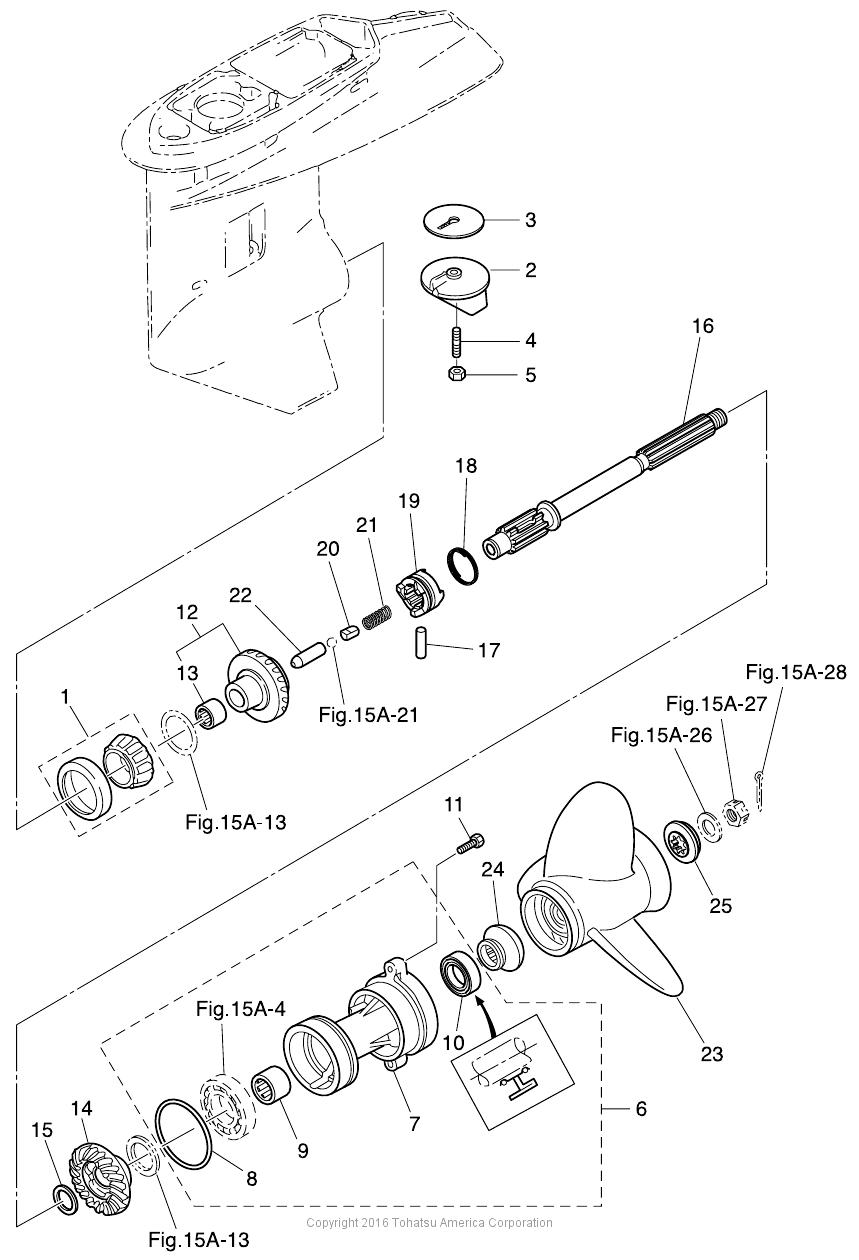

GEAR CASE (PROPELLER SHAFT) MWD50B2

Figure 15B
for Model # MD30B2
(Click Item # for details)

Price Display

(1) TAPERED ROLLER BEARING 32007JR(2) TRIM TAB(3) TRIM TAB GASKET(4) STUD(5) NYLON NUT 8-P1.25(6) PROPELLER SHAFT HOUSING ASSY(7) PROPELLER SHAFT HOUSING(8) O-RING 3.5-74.6(9) ROLLER BEARING 25-33-30(10) OIL SEAL 25-38-10(11) PRE-COATED BOLT 8-30(12) BEVEL GEAR ASSY (A)(13) ROLLER BEARING 202720(14) BEVEL GEAR C(15) WASHER T=3.0(15) WASHER T=2.75(15) WASHER T=2.5(16) PROPELLER SHAFT(17) PIN(18) SNAP(19) CLUTCH(20) SPRING RETAINER(21) SPRING(22) PUSH ROD(23) PROPELLER ASSY (12")(23) PROPELLER ASSY (9")(23) PROPELLER ASSY (10")(23) PROPELLER ASSY (11")(23) PROPELLER ASSY (13")(23) PROPELLER ASSY (14")(23) PROPELLER ASSY (15")(23) PROPELLER ASSY (16.5")(23) PROPELLER ASSY (17.5")(24) THRUST HOLDER(25) STOPPER
