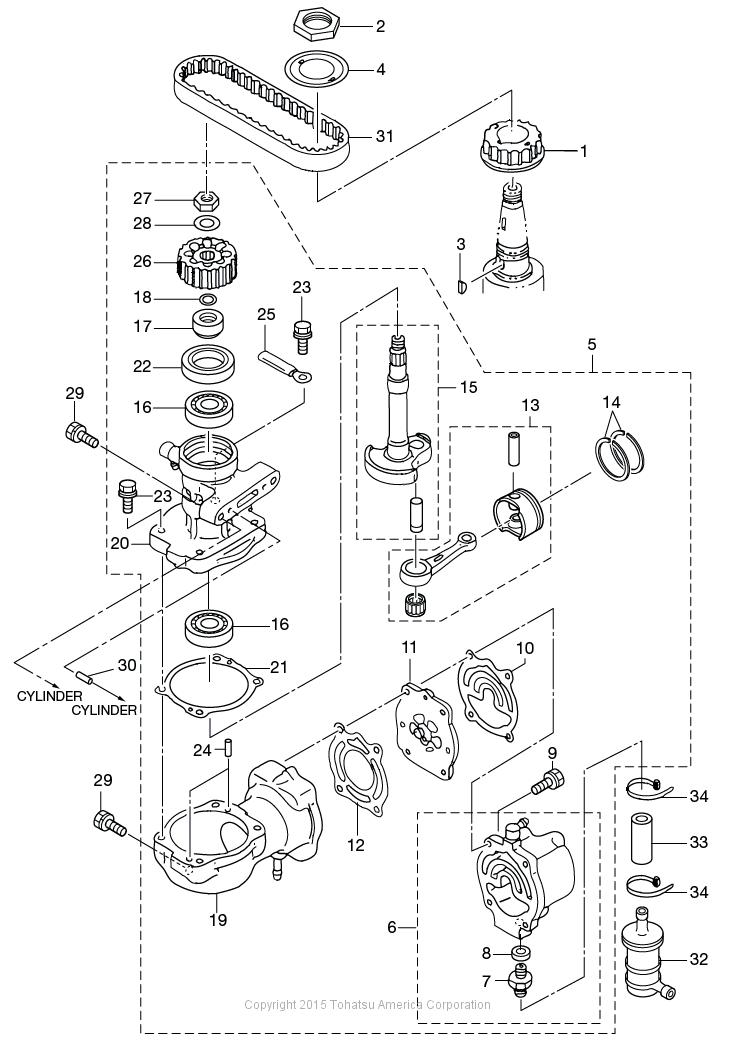

AIR COMPRESSOR

Figure 5
for Model # MD70B
(Click Item # for details)

Price Display

(1) DRIVE PULLEY(2) NUT PULLEY(3) KEY DRIVE PULLEY(4) BELT GUIDE(5) AIR COMPRESSOR ASSY(6) COMPRESSOR HEAD ASSY(7) ADAPTER(8) WASHER METAL 10.2-17-2(9) BOLT(10) GASKET COMPRESSOR HEAD(11) REED VALVE ASSY(12) GASKET VALVE SEAT(13) PISTON & CONNECTING ROD ASSY(14) AIR COMPRESSOR PISTON RING(15) COMPRESSOR CRANKSHAFT ASSY(16) BALL BEARING 6203(16) BALL BEARING 6203(17) COLLAR 13.5-25-13(18) O-RING 1.9-13(19) AIR COMPRESSOR CYLINDER ASSY(20) AIR COMPRESSOR HOUSING ASSY(21) GASKET COMPRESSOR HOUSING(22) OIL SEAL 25-45-8(23) BOLT(23) BOLT(24) DOWEL PIN 4-10(25) CLAMP 6.5-47.5P(26) DRIVEN PULLEY(27) NUT (MAGNETO) 10-P1.25(28) WASHER 10.5-20-3.2(29) BOLT(29) BOLT(30) DOWEL PIN 4-10(31) DRIVE BELT(32) AIR FILTER ASSY(33) HOSE(34) BAND LEAD WIRE 104(34) BAND LEAD WIRE 104
