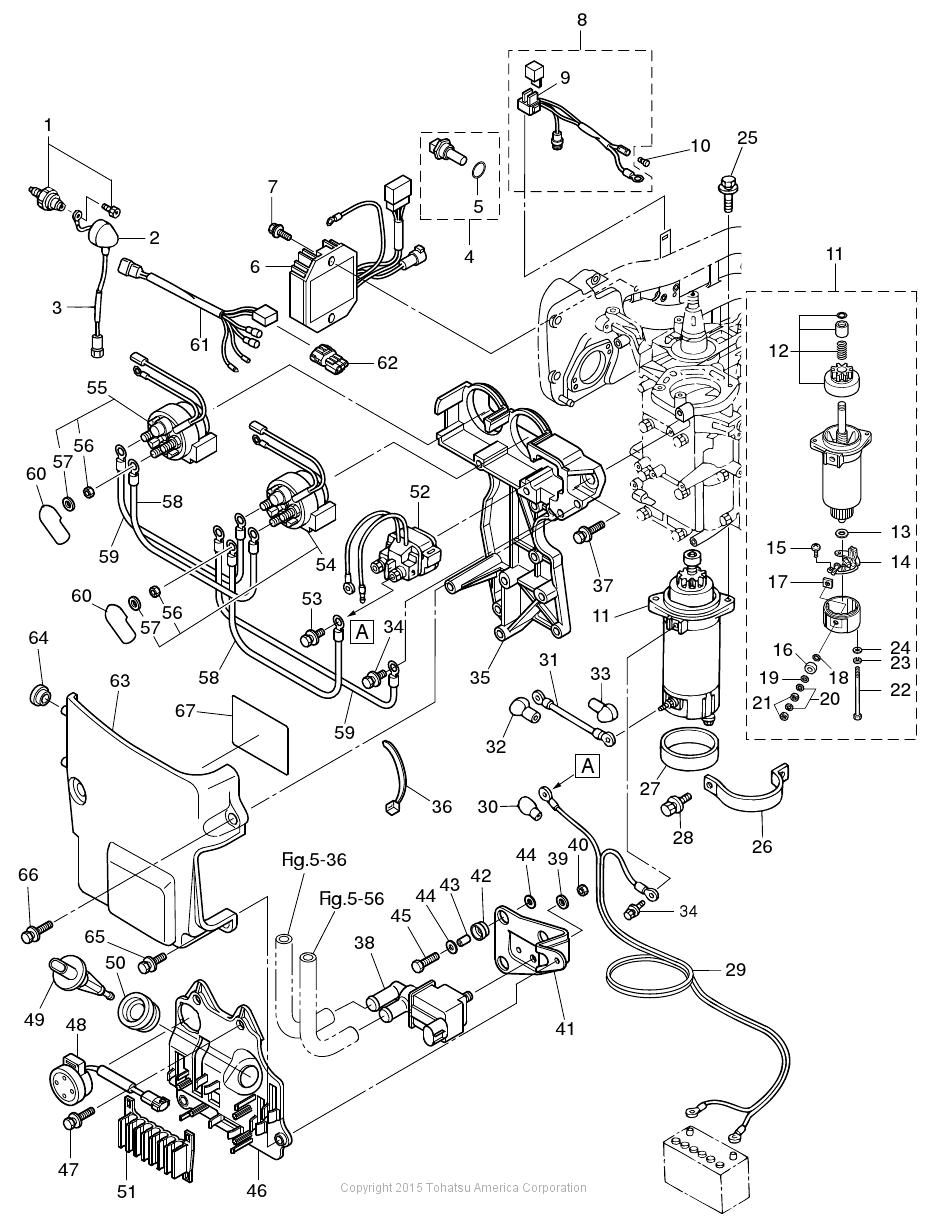

ELECTRIC PARTS

Figure 9
for Model # MFS30C
(Click Item # for details)

Price Display

(1) OIL PRESSURE SWITCH(2) GROMMET(3) OIL PRESSURE SWITCH LEAD WIRE L=160(4) WATER TEMPERATURE SENSOR(5) O-RING 2-10(6) RECTIFIER COMPLETE(7) BOLT(8) FUSE WIRE ASSY(9) FUSE 20A(10) CABLE TERMINAL PLUG(11) STARTER MOTOR ASSY(11) STARTER MOTOR ASSY(12) PINION ASSY(13) WASHER(14) BRUSH HOLDER ASSY(15) SCREW(16) BUSHING(17) BUSHING(18) O-RING(19) WASHER(20) SPRING WASHER(21) NUT(22) BOLT(23) SPRING WASHER(24) WASHER(25) BOLT(26) STARTER MOTOR BAND(27) DAMPER(28) BOLT(29) BATTERY CABLE L=2500(30) TERMINAL CAP 13-13-28(31) STARTER CABLE L=270(32) TERMINAL CAP 8-13-28(33) TERMINAL CAP 8-18-28(34) BOLT(34) BOLT(35) BRACKET(36) BAND 104(37) BOLT(38) ISC VALVE(39) WASHER(40) NUT(41) PLATE(42) RUBBER MOUNT 11.8-14-1.5(43) COLLAR 6.2-9-7.4(44) WASHER 6-16-1.5(44) WASHER 6-16-1.5(45) BOLT(46) CORD HOLDER(47) BOLT(48) OVERHEAT BUZZER(49) MAT SENSOR(50) GROMMET 8-2.5(51) HOLDER(52) STARTER SOLENOID(53) BOLT(54) PTT SOLENOID SWITCH (A)(55) PTT SOLENOID SWITCH (B)(56) NUT(56) NUT(57) SPRING WASHER(57) SPRING WASHER(58) SOLENOID SWITCH CORD (B) L=150(58) SOLENOID SWITCH CORD (B) L=150(59) SOLENOID SWITCH CORD (B) L=150(59) SOLENOID SWITCH CORD (B) L=150(60) TERMINAL CAP 8-13-28(60) TERMINAL CAP 8-13-28(61) EXTENSION CORD (PTT)(62) PLUG(63) COVER ASSY(64) GROMMET 10.2-8(65) BOLT(66) BOLT(67) WIRING DIAGRAM DECAL
