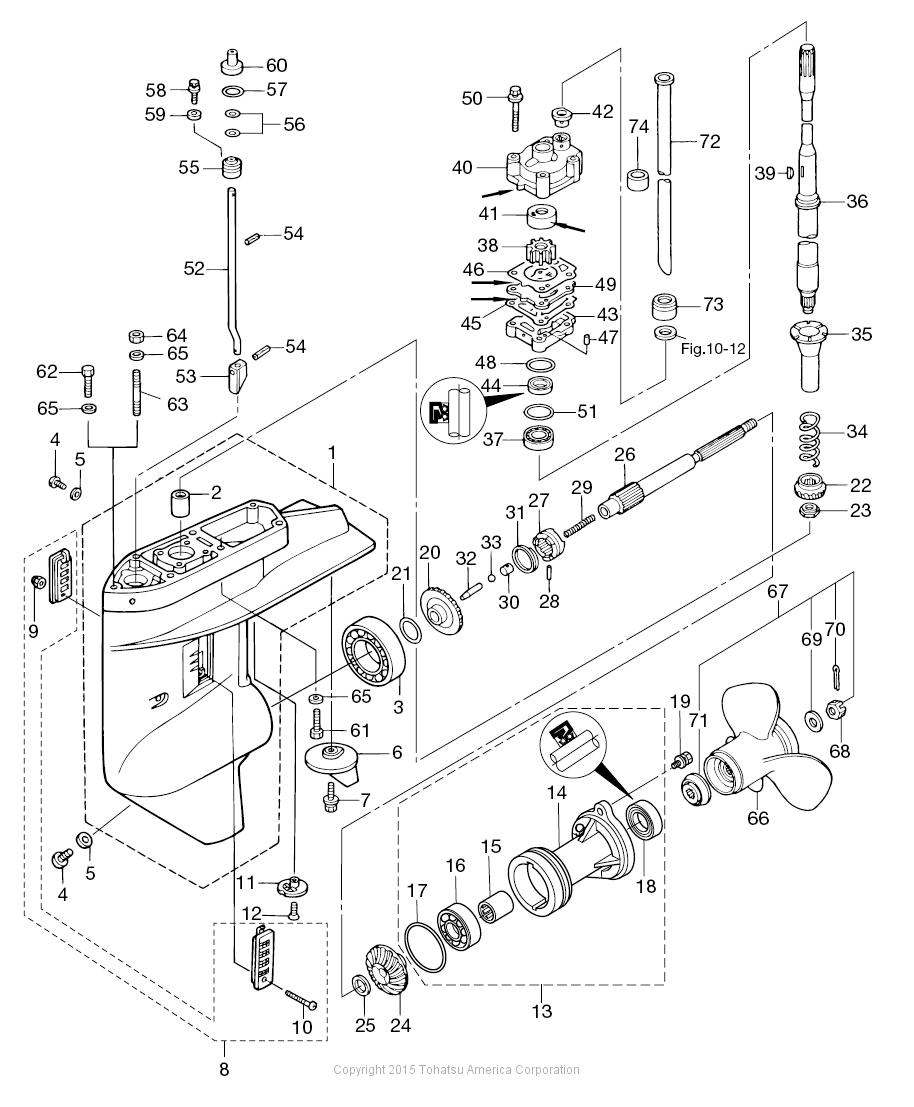

LOWER UNIT

Figure 11
for Model # MFS25B
(Click Item # for details)

Price Display

(1) GEAR CASE ASSY(2) ROLLER BEARING 20-27-30(3) TAPERED ROLLER BEARING 30205(4) PLUG M8(4) PLUG M8(5) GASKET 8.1-15-1(5) GASKET 8.1-15-1(6) TRIM TAB(7) BOLT(8) WATER STRAINER SET(9) NYLON NUT 4P0.7(10) SCREW(11) WATER STRAINER SUB(12) SCREW(13) PROPELLER SHAFT HOUSING ASSY(14) PROPELLER SHAFT HOUSING(15) ROLLER BEARING 18-25-2.5(16) BALL BEARING 6205(17) O-RING 3-62.5(18) OIL SEAL 18-28-8(19) BOLT(20) BEVEL GEAR ASSY (A)(21) SHIM 28-34.8-0.1(21) SHIM 26.5-34.8-0.15(22) BEVEL GEAR B(23) NUT BEVEL GEAR B(24) BEVEL GEAR C(25) WASHER BEVEL GEAR C(26) PROPELLER SHAFT(27) CLUTCH(28) PIN CLUTCH(29) SPRING CLUTCH(30) SPRING RETAINER CLUTCH(31) SNAP CLUTCH PIN(32) PUSH ROD CLUTCH(33) BALL STEEL 3/8(34) DRIVE SHAFT SPRING(35) DRIVE SHAFT SPRING GUIDE(36) DRIVE SHAFT (S)(36) DRIVE SHAFT (L)(36) DRIVE SHAFT (UL)(37) TAPERED ROLLER BEARING(38) WATER PUMP IMPELLER(39) KEY PUMP IMPELLER(40) PUMP CASE (UPPER)(41) PUMP CASE LINER(42) WATER PIPE SEAL (LOWER)(43) PUMP CASE (LOWER)(44) OIL SEAL 17-30-9(45) GUIDE PLATE GASKET(46) PUMP CASE GASKET(47) DOWEL PIN 4-10(48) O-RING 3.5-36(49) WATER PUMP GUIDE PLATE(50) BOLT(51) SHIM 35-41.9-0.1(51) SHIM 35-41.9-0.15(51) SHIM 35-41.9-0.3(51) SHIM 35-41.9-0.5(52) CAM ROD (S)(52) CAM ROD (L)(52) CAM ROD (UL)(53) CLUTCH CAM(54) SPRING PIN 3-12(54) SPRING PIN 3-12(55) CAM ROD BUSHING(56) O-RING 2.4-5.8(57) O-RING 3.5-21.7(58) BOLT(59) WASHER 6-16-1.5(60) CAM ROD HOLDER(61) BOLT(62) BOLT(63) STUD BOLT(64) NUT(65) WASHER(65) WASHER(65) WASHER(66) PROPELLER ASSY (9") DS(66) PROPELLER ASSY (10") DS(66) PROPELLER ASSY (11") DS(66) PROPELLER ASSY (12") DS(66) PROPELLER ASSY (13") DS(67) PROPELLER HARDWARE KIT(68) PROPELLER NUT(69) WASHER 12.5-32-2.5(70) SPLIT PIN 3-22(71) THRUST HOLDER PROPELLER(72) WATER PIPE (S)(72) WATER PIPE (L)(72) WATER PIPE (UL)(73) WATER PIPE SEAL (UPPER)(74) HOSE
