ELECTRIC PARTS

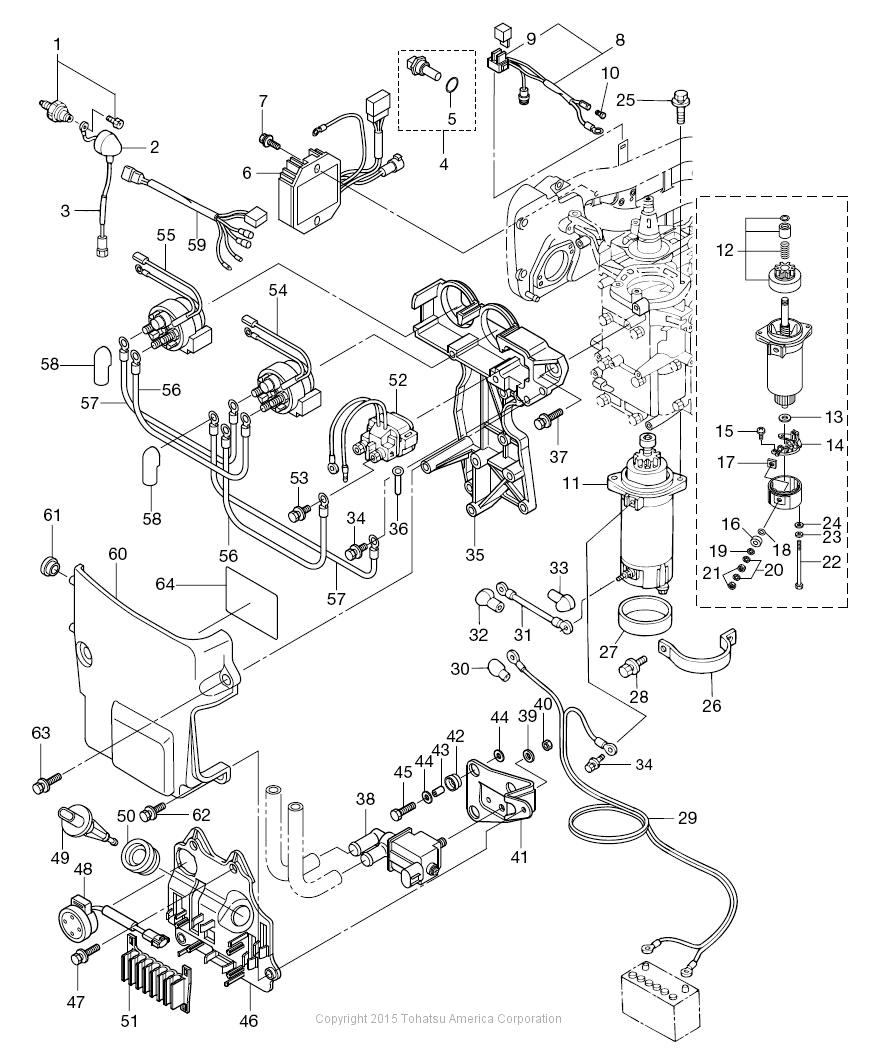

Figure 9
for Model # MFS30B
(Click Item # for details)

Price Display

(1) OIL PRESSURE SWITCH(2) GROMMET OIL PRESSURE SWITCH(3) OIL PRESSURE SWITCH LEAD WIRE L=160(4) WATER TEMPERATURE SENSOR W/O-RING(5) O-RING 2.0-10.0(6) RECTIFIER COMPLETE(7) BOLT(8) FUSE WIRE ASSY(9) FUSE 20A(10) CABLE TERMINAL PLUG(11) STARTER MOTOR ASSY(12) PINION ASSY(13) WASHER(14) BRUSH HOLDER ASSY(15) SCREW(16) BUSHING 1(17) BUSHING 2(18) O-RING(19) WASHER(20) SPRING WASHER(21) NUT(22) BOLT(23) SPRING WASHER(24) WASHER(25) BOLT(26) STARTER MOTOR BAND(27) DAMPER STARTER MOTOR(28) BOLT(29) BATTERY CABLE L=2500(30) TERMINAL CAP(31) STARTER CABLE L=270(32) TERMINAL CAP(33) TERMINAL CAP(34) BOLT(34) BOLT(35) BRACKET ELECTRIC(36) CLAMP 6.5-47.5P(37) BOLT(38) ISC VALVE(39) WASHER(40) NUT(41) PLATE(42) RUBBER MOUNT(43) COLLAR 6.2-9-7.4(44) WASHER 6-16-1.5(44) WASHER 6-16-1.5(45) BOLT(46) CORD HOLDER(47) BOLT(48) OVERHEAT BUZZER(49) MAT SENSOR(50) GROMMET(51) HOLDER(52) STARTER SOLENOID(53) BOLT(54) PTT SOLENOID SWITCH (A)(UP)(55) PTT SOLENOID SWITCH (B)(DN)(56) SOLENOID SWITCH CORD (B)(L=150)(56) SOLENOID SWITCH CORD (B)(L=150)(57) SOLENOID SWITCH CORD (B)(L=130)(57) SOLENOID SWITCH CORD (B)(L=130)(58) TERMINAL CAP(58) TERMINAL CAP(59) EXTENSION CORD (PTT)(60) COVER ASSY ELECTRIC BRACKET(61) GROMMET WATER TUBE LOWER(62) BOLT(63) BOLT(64) WIRING DIAGRAM DECAL
