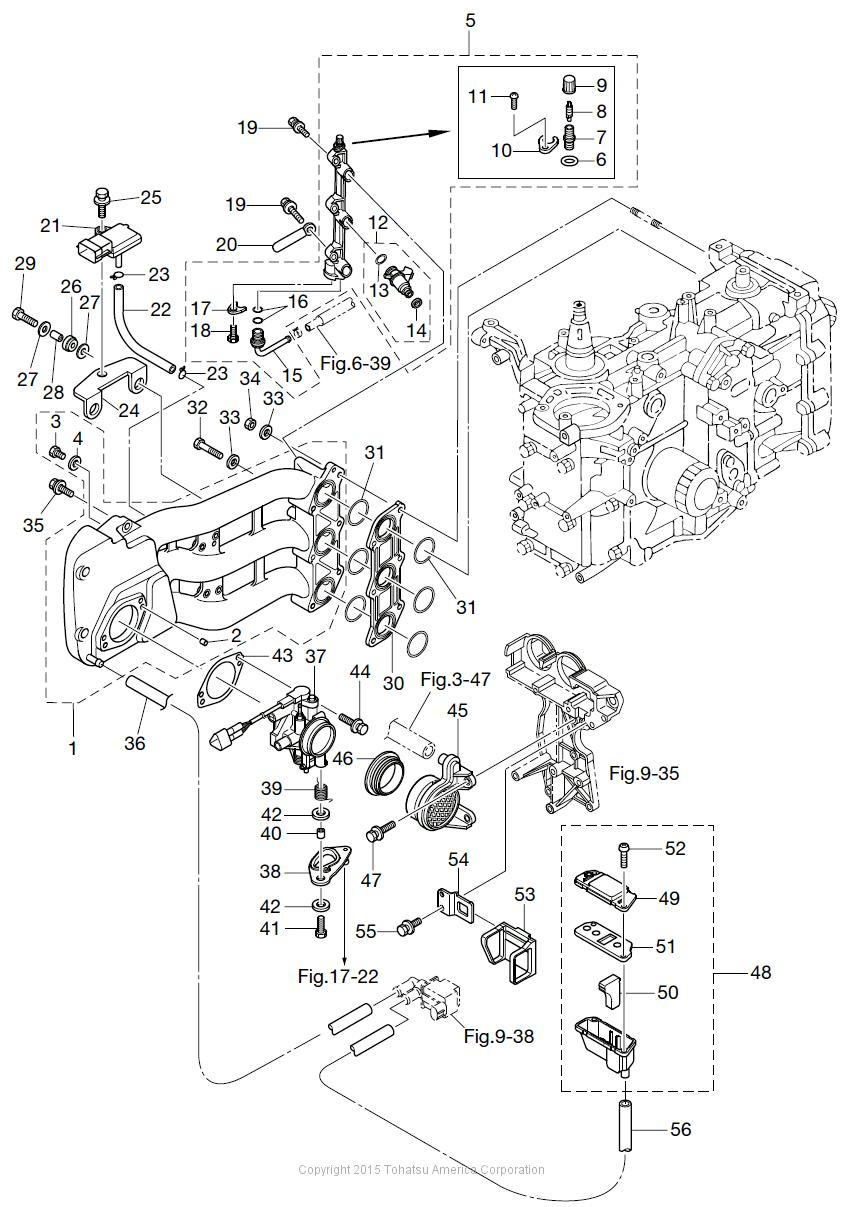

INTAKE MANIFOLD

Figure 5
for Model # MFS25B
(Click Item # for details)

Price Display

(1) INTAKE MANIFOLD ASSY(2) DOWEL PIN 6-12(3) BOLT 5-10(4) WASHER(5) FUEL RAIL ASSY(6) O-RING 1.9-4.8(7) JOINT(8) VALVE ASSY (PRESSURE CHECK)(9) CAP(10) HOLDING PLATE(11) SCREW(12) FUEL INJECTOR ASSY(13) O-RING 3.6-6.5(14) O-RING(15) NIPPLE(16) O-RING 9.8-1.9(17) HOLDING PLATE(18) BOLT(19) BOLT(19) BOLT(20) CLAMP 6.5-47.5P(21) MAP SENSOR(22) HOSE(23) CLIP ø7(23) CLIP ø7(24) PLATE(25) BOLT(26) RUBBER MOUNT(27) WASHER 6-16-1.5(27) WASHER 6-16-1.5(28) COLLAR 6.2-9-7.4(29) BOLT(30) INSULATOR(31) O-RING(31) O-RING(32) BOLT(33) WASHER(33) WASHER(34) NUT(35) BOLT(36) FUEL HOSE(37) THROTTLE BODY ASSY(38) THROTTLE CAM ASSY(39) SPRING(40) COLLAR 6.2-9-9.3(41) BOLT(42) WASHER 6.5-21-1(42) WASHER 6.5-21-1(43) GASKET(44) BOLT(45) INTAKE SILENCER ASSY(46) GASKET(47) BOLT(48) INTAKE SILENCER ASSY(49) INTAKE SILENCER COVER(50) AIR FILTER(51) INTAKE SILENCER GASKET(52) TAPPING SCREW 5-16(53) GROMMET(54) STAY(55) BOLT(56) FUEL HOSE
