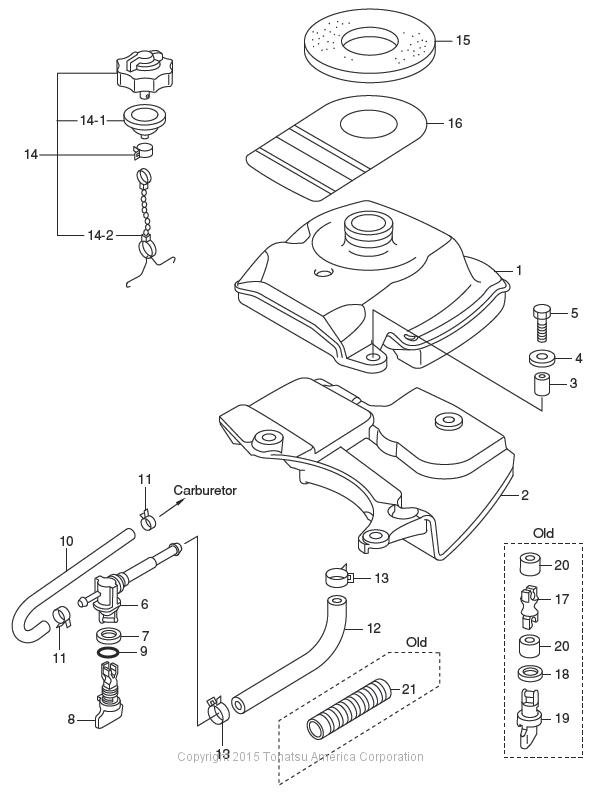

INTEGRAL FUEL TANK

Figure 14
for Model # MFS2.5B
(Click Item # for details)

Price Display

(1) FUEL TANK(2) FUEL TANK COVER(3) COLLAR, 6.2-9-10.7(4) WASHER, 6-16-1.5(5) BOLT(6) FUEL COCK(7) SEAL RING(8) FUEL COCK KNOB(9) O-RING. 2-10(10) FUEL HOSE(10) FUEL HOSE (OLD)(11) CLIP, ø 9.5(11) CLIP, ø 9.5(12) FUEL HOSE (STRAIGHT)(12) FUEL HOSE (OLD)(13) CLIP, ø 15(13) CLIP, ø 15(14) FUEL TANK CAP(14-1) TANK CAP GASKET(14-2) TANK CAP HOOK(15) FUEL TANK SEAL(16) CAUTION TAG "B"(17) FUEL COCK ROD (OLD)(18) SEAL RING (OLD)(19) FUEL COCK KNOB (OLD)(20) FUEL COCK ROD HOSE (OLD)(20) FUEL COCK ROD HOSE (OLD)(21) FUEL HOSE PROTECTOR (OLD)
