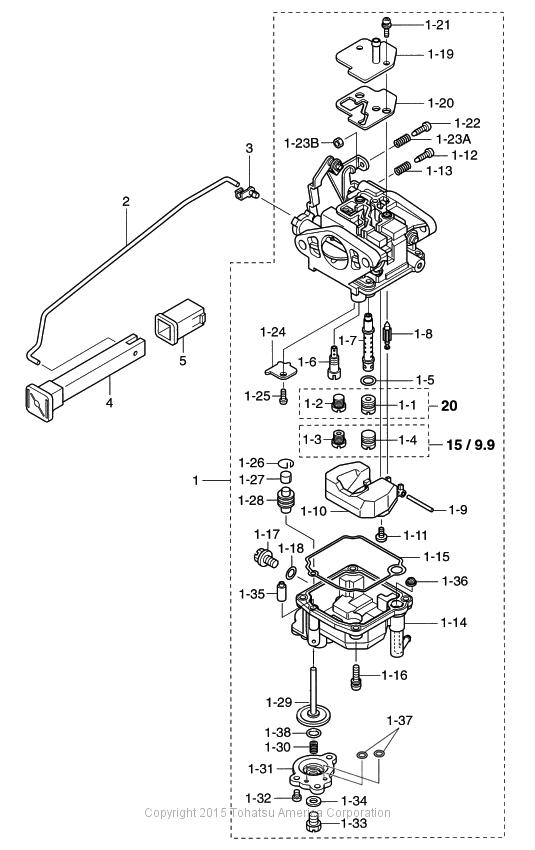

CARBURETOR

Figure 5
for Model # MFS15C
(Click Item # for details)

Price Display

(1) CARBURETOR(1) CARBURETOR(1-1) MAIN JET #121(1-2) PLUG(1-3) MAIN JET #99(1-3) MAIN JET #88(1-4) PLUG(1-5) O-RING(1-6) SLOW JET #46(1-7) MAIN NOZZLE(1-8) FLOAT VALVE(1-9) FLOAT ARM PIN(1-10) FLOAT(1-11) SCREW(1-12) STOP SCREW(1-13) SPRING(1-14) FLOAT CHAMBER(1-15) FLOAT CHAMBER GASKET(1-16) SCREW(1-17) DRAIN SCREW(1-18) GASKET(1-19) CARBURETOR COVER(1-20) CARBURETOR COVER GASKET(1-21) SCREW(1-22) STOP SCREW(1-23A) SPRING(1-23B) NUT(1-24) PLATE(1-25) SCREW(1-26) RETAINING RING(1-27) CAP(1-28) RUBBER BOOT(1-29) PLUNGER COMPLETE(1-30) COIL SPRING(1-31) DIAPHRAGM COVER(1-32) SCREW(1-33) DRAIN SCREW(1-34) DRAIN SCREW GASKET(1-35) CHECK VALVE(1-36) FILTER(1-38) O-RING, 1.5-10.7(2) CHOKE LINK ROD(3) ROD SNAP, 3.2-2(4) CHOKE ROD(5) BUSHING(1-37) O-RING
