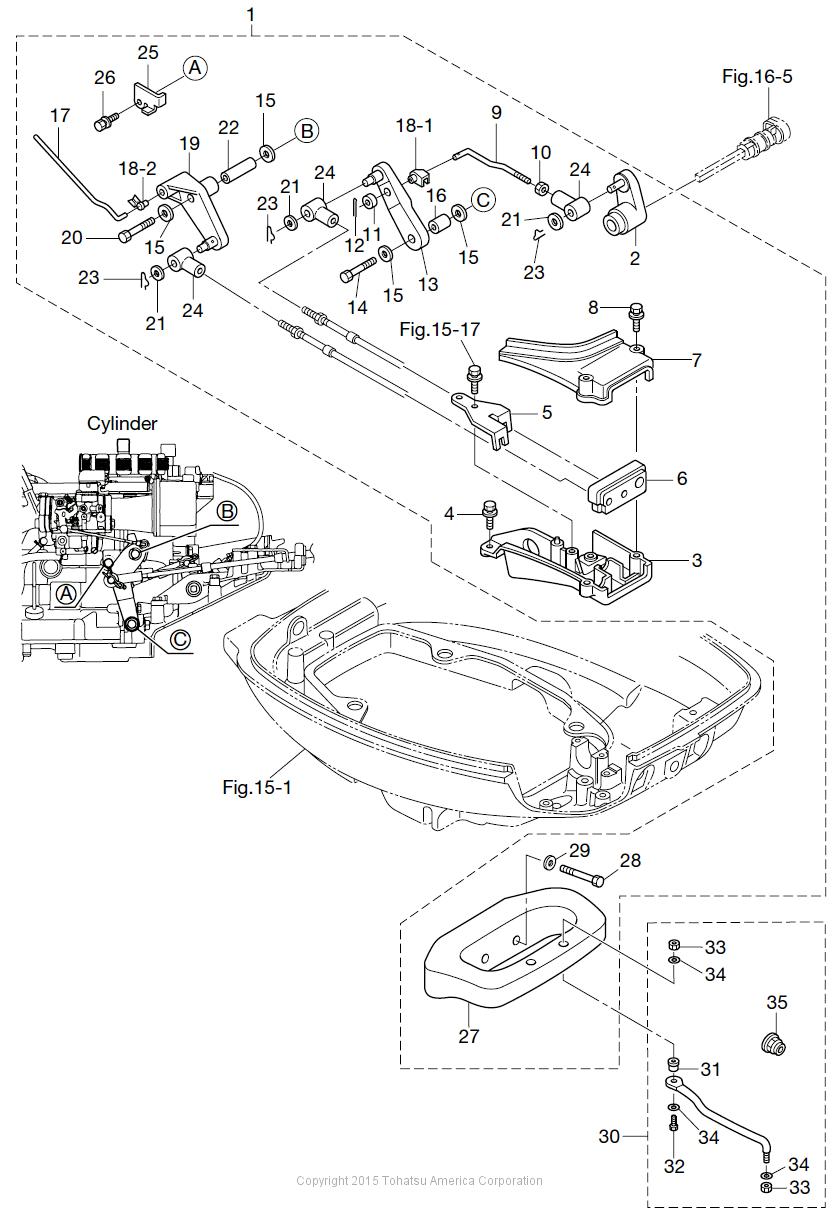

REMOTE CONTROL PARTS

Figure 17
for Model # MFS15C
(Click Item # for details)

Price Display

(1) REMOTE CONTROL FITTING ASSY(2) SHIFT ARM (REMOTE CONTROL)(3) REMOTE CONTROL CABLE STAY(4) BOLT(5) CABLE CLIP ASSY(6) GROMMET CABLE(7) REMOTE CONTROL CABLE STAY COVER(8) BOLT 6-35 W/WASHER(9) SHIFT LEVER ROD(10) NUT(11) SPACER 5-9.5-5(12) SPLIT PIN 2-12(13) SHIFT LEVER (REMOTE CONTROL)(14) BOLT(15) WASHER 6-16-1.5(15) WASHER 6-16-1.5(15) WASHER 6-16-1.5(15) WASHER 6-16-1.5(16) COLLAR 6.2-9-9.3(17) THROTTLE ROD REMOTE CONTROL(18-1) ROD SNAP 5-3(18-2) ROD SNAP 3-B(19) THROTTLE LEVER (REMOTE CONT)(20) BOLT(21) WASHER 8.5-18-1.6(21) WASHER 8.5-18-1.6(21) WASHER 8.5-18-1.6(22) COLLAR 6.2-9-30.8(23) SNAP PIN D=8(23) SNAP PIN D=8(23) SNAP PIN D=8(24) CABLE JOINT(24) CABLE JOINT(24) CABLE JOINT(25) THROTTLE LEVER STOPPER(26) BOLT(27) STEERING BRACKET(28) BOLT(29) WASHER(30) DRAG LINK ASSY H(31) SPACER DRAG LINK H(32) BOLT 3/8-50(33) NYLON NUT 3/8(33) NYLON NUT 3/8(34) WASHER 9.6-18-2(34) WASHER 9.6-18-2(34) WASHER 9.6-18-2(35) SEAL RING DRAG LINK
