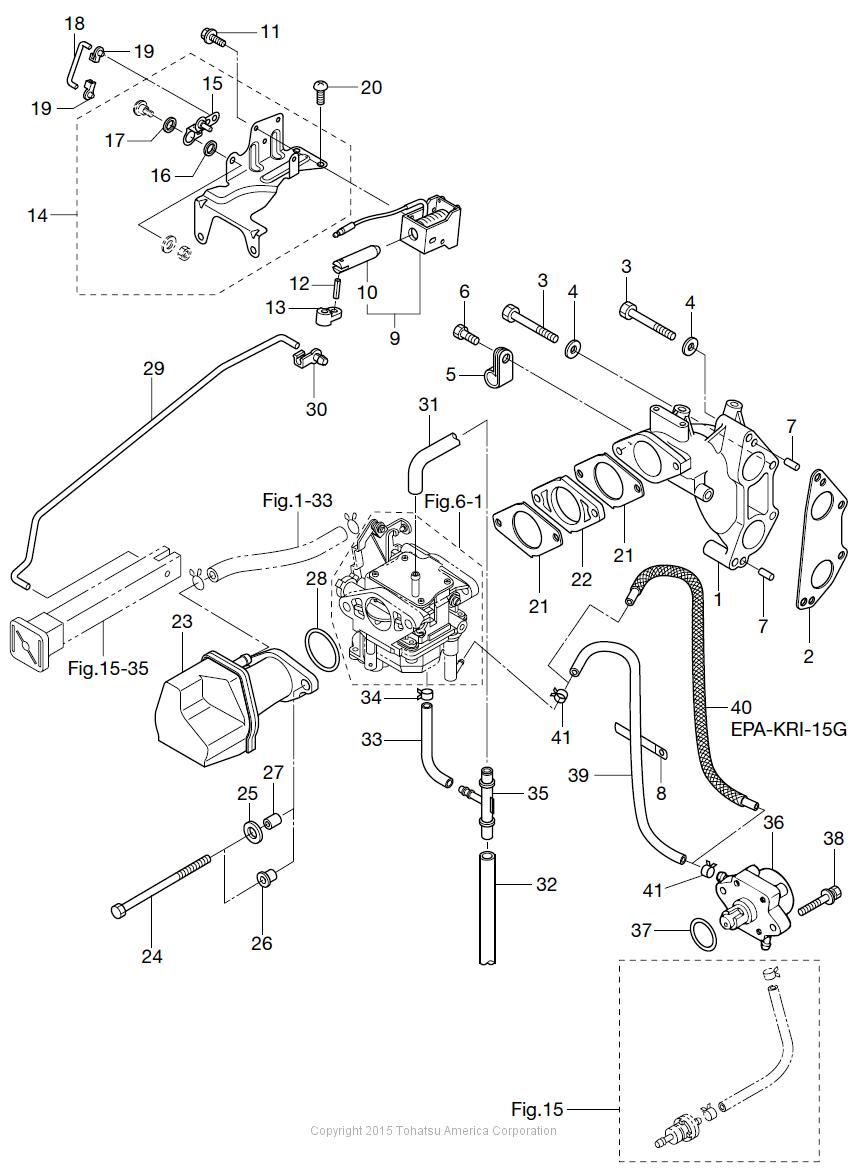

INTAKE MANIFOLD & FUEL PUMP

Figure 5
for Model # MFS15C
(Click Item # for details)

Price Display

(1) INTAKE MANIFOLD(2) INTAKE MANIFOLD GASKET(3) BOLT(3) BOLT(4) WASHER(4) WASHER(5) CLAMP 6.5-14(6) BOLT(7) DOWEL PIN 6-12(7) DOWEL PIN 6-12(8) CLAMP 6.5-47.5P(9) CHOKE SOLENOID(10) PLUNGER CHOKE SOLENOID(11) SCREW(12) SPRING PIN(13) CHOKE SOLENOID HOOK(14) CHOKE SOLENOID BRACKET ASSY(15) CHOKE LEVER (CHOKE SOLENOID BRACKET)(16) BUSHING 8.1-15-2.9(17) WASHER 8.1-15-1.3(18) LINK ROD(19) ROD SNAP(19) ROD SNAP(20) SCREW(21) CARBURETOR GASKET(21) CARBURETOR GASKET(22) INSULATOR (F15C/20C)(23) INTAKE SILENCER ASSY(24) BOLT(25) WASHER(26) COLLAR 6.1-9-8.9(27) COLLAR 6.2-9-7.4(28) SEAL RING 2.4-35(29) CHOKE ROD(30) ROD SNAP(31) BREATHER HOSE L=290(32) BREATHER HOSE L=50(33) HOSE(34) CLIP ø6.8(35) NIPPLE(36) FUEL PUMP ASSY(37) O-RING 3.5-25.7(38) BOLT(39) HOSE(40) FUEL HOSE W/PROTECTOR(41) CLIP ø9.4(41) CLIP ø9.4
