ASSEMBLY & KIT PARTS

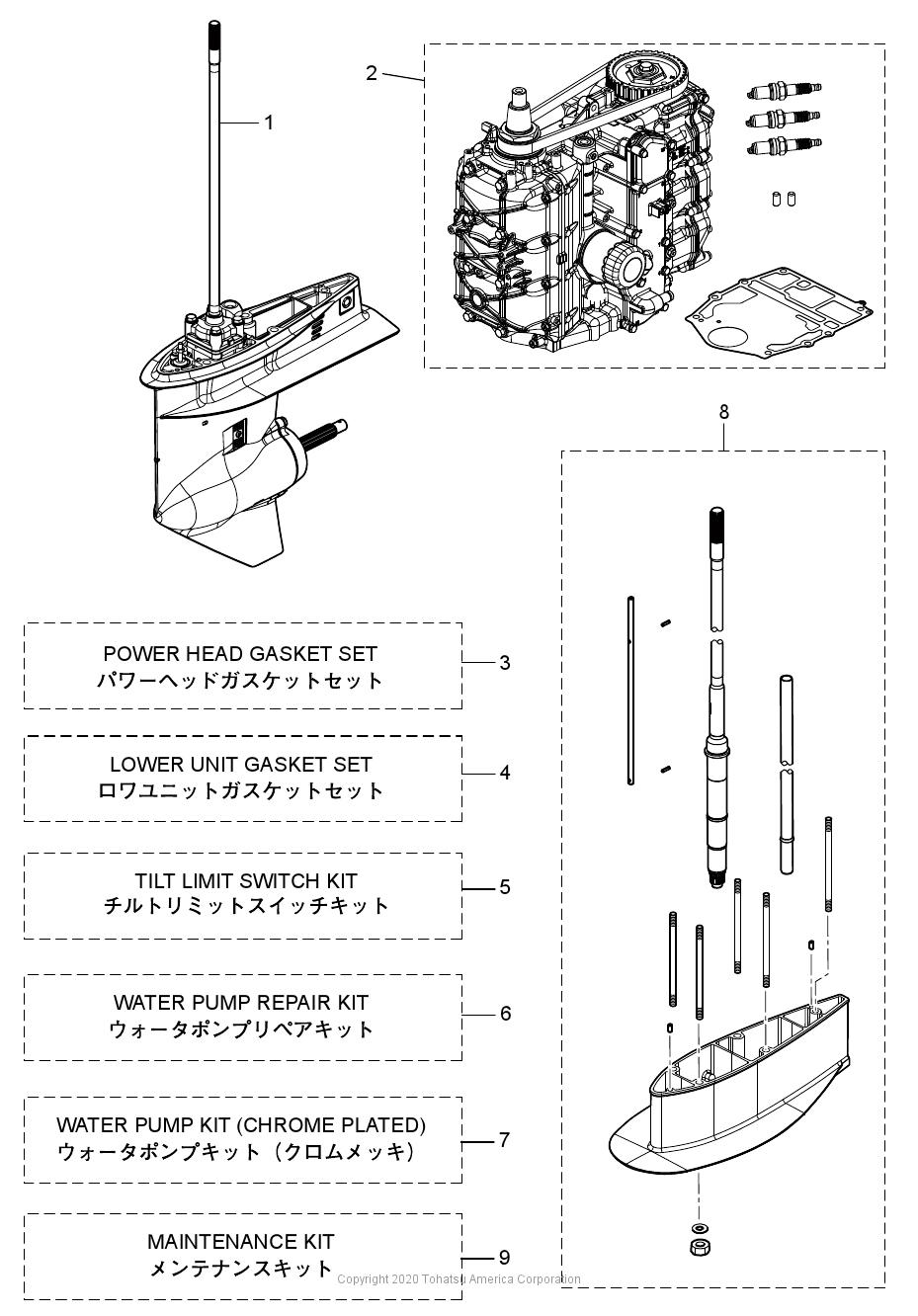

Figure 26
for Model # MFS50A
(Click Item # for details)

Price Display

(1) LOWER UNIT ASSY (L)(1) LOWER UNIT ASSY (UL)(1) LOWER UNIT ASSY (L)(1) LOWER UNIT ASSY (S)(1) LOWER UNIT ASSY (S)(2) ENGINE SHORT BLOCK KIT(3) POWER HEAD GASKET SET(3) EXHAUST COVER GASKET(3) THERMOSTAT CAP GASKET(3) OIL SEAL 50-68-9(3) OIL SEAL 38-50-8(3) OIL SEAL 30-45-8(3) INTAKE VALVE STEM SEAL(3) EXHAUST VALVE STEM SEAL(3) OIL PUMP GASKET(3) O-RING 1.9-13(3) CYLINDER HEAD GASKET(3) CYLINDER HEAD COVER GASKET(3) O-RING 3.1-24.4(3) ENGINE BASEMENT GASKET(3) OIL SEAL 16-28-6(3) DRIVE SHAFT HOUSING GASKET T=0.5(4) LOWER UNIT GASKET SET(4) GASKET 8.1-15-1(4) O-RING(4) OIL SEAL 22-37-8(4) O-RING 2.4-5.8(4) O-RING 3.5-21.7(4) GUIDE PLATE GASKET(4) PUMP CASE GASKET(4) O-RING 3.2-47(5) TILT LIMIT SWITCH KIT(5) TILT LIMIT SWITCH(5) SCREW(5) NUT(5) WASHER(5) TILT LIMIT SWITCH PLATE(5) BOLT(5) TILT LIMIT SWITCH CAM(5) TILT LIMIT CAM HOLDER(5) PIN 3-25(5) SCREW(6) WATER PUMP REPAIR KIT(6) WATER PUMP IMPELLER(6) WATER PUMP GUIDE PLATE(6) GUIDE PLATE GASKET(6) PUMP CASE LINER(6) PUMP CASE GASKET(6) BOLT(6) KEY 20-4.6-2(7) WATER PUMP KIT (CHROME PLATED)(7) WATER PUMP IMPELLER(7) GUIDE PLATE GASKET(7) PUMP CASE LINER(7) PUMP CASE GASKET(7) WATER PUMP GUIDE PLATE(8) EXTENSION HOUSING KIT (UL)(8) WATER PIPE (UL)(8) EXTENSION HOUSING (UL)(8) DOWEL PIN 6-12(8) CAM ROD (UL)(8) SPRING PIN 3-12(8) DRIVE SHAFT (UL)(8) STUD M10-145(8) NUT 10-P1.25(8) WASHER(9) MAINTENANCE KIT(9) GASKET 8.1-15-1(9) KEY 20-4.6-2(9) ANODE(9) ANODE(9) ANODE(9) OIL FILTER(9) WATER PUMP IMPELLER(9) WATER PUMP GUIDE PLATE(9) GUIDE PLATE GASKET(9) THERMOSTAT CAP GASKET(9) WASHER 14.5-24-1(9) O-RING 1.9-13(9) PUMP CASE LINER(9) PUMP CASE GASKET(9) SPLIT PIN 3-25(9) SPARK PLUG (IKR6G8)
