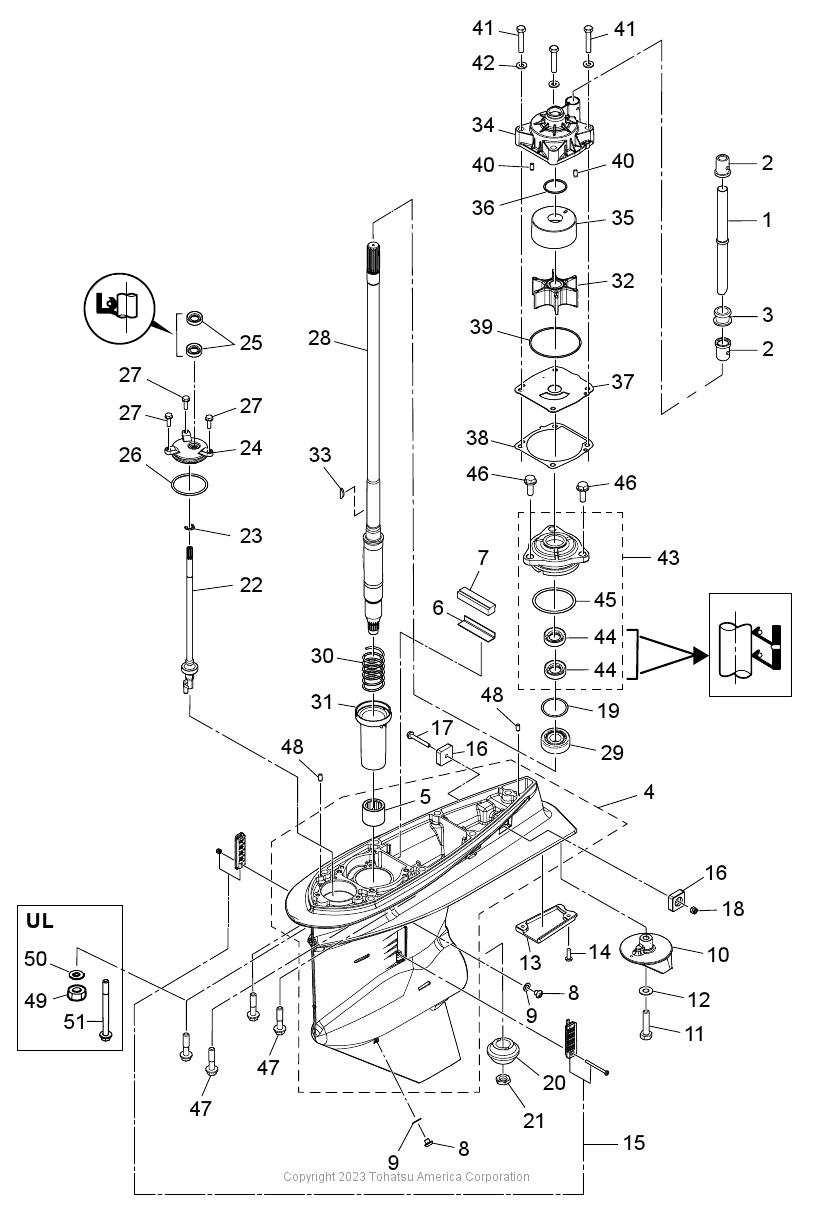

GEAR CASE (DRIVE SHAFT)

Figure 10
for Model # MFS100A
(Click Item # for details)

Price Display

(1) WATER PIPE (L)(1) WATER PIPE (UL)(2) WATER PIPE SEAL (LOWER)(2) WATER PIPE SEAL (LOWER)(3) WATER PIPE AUXILIARY MOUNT ø16(4) GEAR CASE ASSY(5) ROLLER BEARING 28.6-38.1-3(6) WATER SEAL PLATE(7) WATER SEAL RUBBER(8) PLUG 8-8(8) PLUG 8-8(9) GASKET 8.1-15-1(9) GASKET 8.1-15-1(10) TRIM TAB(11) BOLT 10-P1.25(12) WASHER(13) GEAR CASE PLATE(14) SCREW(15) WATER STRAINER SET(16) ANODE(16) ANODE(17) BOLT(18) NYLON NUT 6-P1.0(19) SHIM 52-60.5-0.15(19) SHIM 52-60.5-0.1(19) SHIM 52-60.5-0.3(20) BEVEL GEAR B(21) NUT(22) CAM ROD (L)(22) CAM ROD (UL)(23) E-RING D=9(24) CAM ROD BUSHING(25) OIL SEAL 10-20-7(26) O-RING 3.5-55.6(27) BOLT(27) BOLT(27) BOLT(28) DRIVE SHAFT (L)(28) DRIVE SHAFT (UL)(29) TAPERED ROLLER BEARING 0506(30) DRIVE SHAFT SPRING(31) DRIVE SHAFT SPRING GUIDE(32) WATER PUMP IMPELLER(33) KEY 28-5.7-4(34) PUMP CASE (UPPER)(35) PUMP CASE LINER(36) O-RING 2.4-35.2(37) WATER PUMP GUIDE PLATE(38) GUIDE PLATE GASKET(39) O-RING 2.4-84.4(40) DOWEL PIN 6-12(40) DOWEL PIN 6-12(41) BOLT(41) BOLT(42) WASHER(43) OIL SEAL HOUSING ASSY(44) OIL SEAL 22-40-8(44) OIL SEAL 22-40-8(45) O-RING 3.5-55.6(46) BOLT(46) BOLT(47) BOLT M10-45-P1.25(47) BOLT M10-45-P1.25(48) DOWEL PIN 6-12(48) DOWEL PIN 6-12(49) NUT 10-P1.25(50) WASHER(51) BOLT M10-170-P1.25
