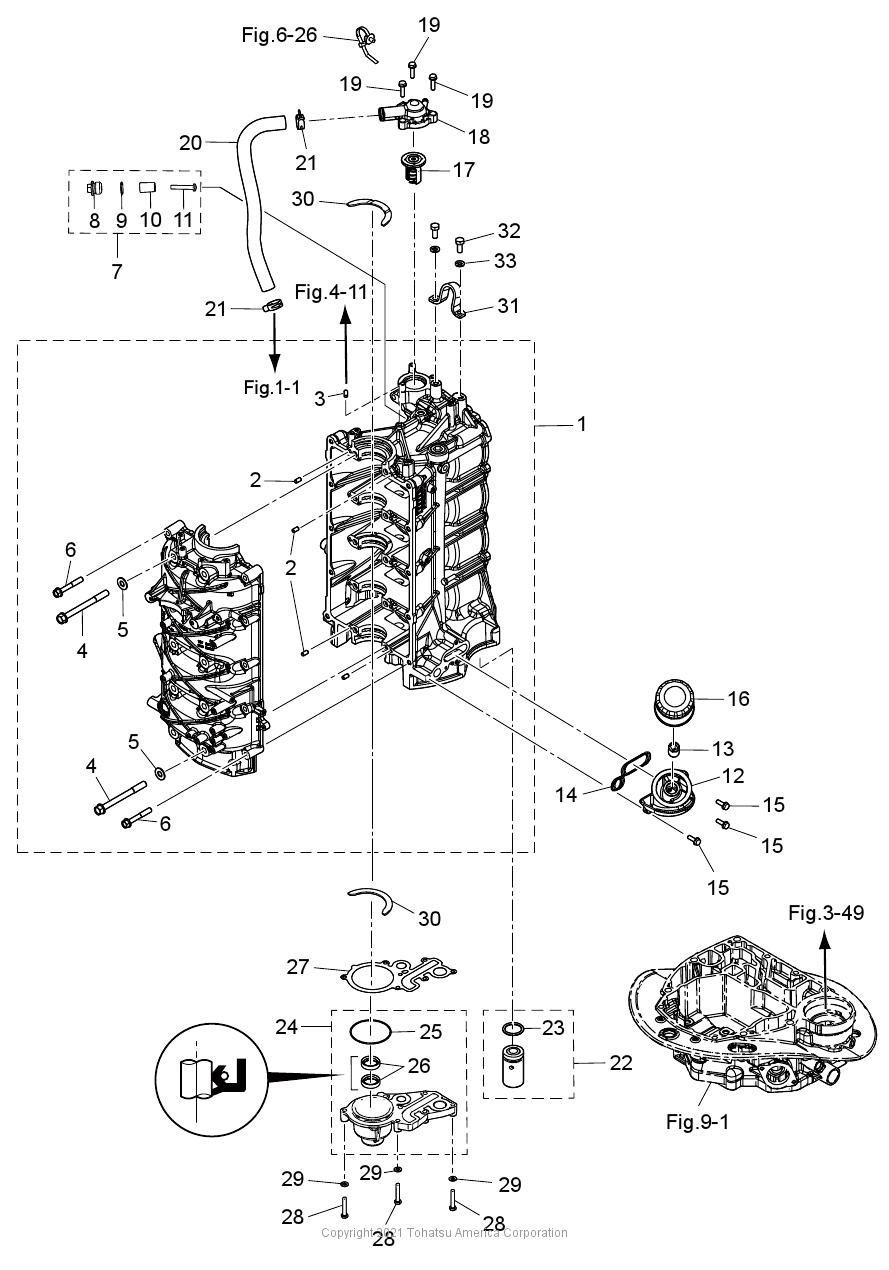

CYLINDER & CRANK CASE

Figure 1
for Model # MFS75A
(Click Item # for details)

Price Display

(1) CYL BLOCK & CRANKCASE ASSY(2) DOWEL PIN 6-12(2) DOWEL PIN 6-12(3) DOWEL PIN 6-12(4) BOLT M10-105-P1.25(4) BOLT M10-105-P1.25(5) WASHER(5) WASHER(6) BOLT M8-55-P1.25(6) BOLT M8-55-P1.25(7) ANODE PLUG ASSY(8) ANODE PLUG(9) O-RING 1.9-13(10) ANODE(11) SCREW(12) OIL FILTER BRACKET(13) OIL FILTER BOLT(14) O-RING(15) BOLT(15) BOLT(15) BOLT(16) OIL FILTER(17) THERMOSTAT(18) THERMOSTAT CAP(19) BOLT(19) BOLT(19) BOLT(20) COOLING HOSE 21 :28 440-87(21) CLIP(21) CLIP(22) PLUNGER ASSY(23) O-RING ø2.4-18.8(24) CRANKCASE HEAD ASSY(25) O-RING 2-66.5(26) OIL SEAL 22-32-7(27) CRANKCASE HEAD GASKET(28) BOLT 35MM(28) BOLT 35MM(28) BOLT 35MM(29) WASHER(29) WASHER(29) WASHER(30) THRUST PLATE(30) THRUST PLATE(31) HANGER(32) BOLT(33) SPRING WASHER
